GigaBox GBW 500/4 T120 je ventilátor predurčený pre transport špinavého horúceho vzduchu až do teploty 120°C. Má kompaktnú rámovú konštrukciu, do ktorej sa osádzajú bočné panely. Panely majú dvojstennú sendvičovú konštrukciu hrubú 20 mm a sú vyplnené hlukovou a tepelnou izoláciou z minerálnej vlny. Môžu sa rôzne premiestňovať, a tak zmeniť smer výfuku vzduchu. Revízne dvierka umožňujú jednoduchý prístup pre servis a čistenie. Motor je umiestnený mimo prúdiaceho vzduchu, od ktorého je aj tepelne odizolovaný. Široká ponuka príslušenstva umožňuje veľkú variabilitu montáže.
Základné vlastnosti produktu
- Pre potrubie s priemerom 500 mm.
- Má samonosnú rámovú konštrukciu z hliníkových lisovaných profilov.
- Do nej sa vkladajú dvojstenné sendvičové steny hrúbky 20 mm. Sú z pozinkovaného oceľového plechu. Vnútro majú vyplnené hlukovou a tepelnou nehorľavou izoláciou z minerálnej vlny.
- Výfuk vzduchu je možný v troch možných smeroch - v závislosti od umiestnenia výfukového vzduchu.
- Na strane nasávania sa nachádza nábehové dýza a na strane výfuku prechod z hranatého na kruh pre optimálne prúdenie vzduchu. Sú ukončené pripojovacími hrdlami pre napojenie na kruhové potrubie pomocou pružných manžiet brániacich prenosu vibrácií a chvenia. Pružné manžety sú súčasťou dodávky ventilátora a samozrejme sú vhodné do teploty 120°C prúdiaceho vzduchu.
- Radiálne vysokovýkonné hliníkové obežné koleso s dozadu zahnutými lopatkami s priamym pohonom. S vysokou energetickou účinnosťou pri nízkych emisiách hluku. Je dynamicky vyvážené spolu s motorom.
- Bezúdržbový regulovateľný motor s vonkajším rotorom s krytím IP 54 má guličkové ložiská a je bez interferencií. Svorkovnica je umiestnená na nosnej doske motora, krytie IP 54.
- Ochrana motora je zabezpečená termokontaktmi vyvedenými na svorkovnicu. Musia byť zapojené na príslušný motorový spúšťač s tepelnou ochranou motora.
- Regulácia výkonu je možná zmenou napätia pomocou transformátora (príslušenstvo).
- Montáž je možná v polohe s odvodom kondenzátu na dne. Flexibilné umiestnenie vďaka trom možným radiálnym smerom výfuku vzduchu cez dodávaný prechod. Umiestnenie vo vonkajšom prostredí je možné s použitím ochrannej krycej striešky a protidažďovej žalúzie na prekrytie výfukového otvoru. Špecifické vlastnosti produktu
- Vhodný pre horúci a špinavý vzduch do max. teploty 120°C pri menovitom napätí a do max. teploty 100°C pri regulácii.
- Motor leží mimo prúdenia vzduchu. Medzi motorom a obežným kolesom je tepelne izolovaná deliaca stena z pozinkovaného plechu. Je vyplnená izoláciou z nehorľavej minerálnej vlny hrubou 20 mm.
- Kompletná časť motor-obežné koleso je demontovateľná bez zásahu do ostatných komponentov systému vzduchotechniky.
- Ventilátor má revízne dvierka s úchytkami. Sú ľahko odnímateľné a sprístupňujú ventilátor pre čistenie a údržbu.
- Kondenzačná vanička s odvodom kondenzátu je štandardnou súčasťou dodávky. Otvor pre napojenie odvodu dažďovej vody (príslušenstvo) je predvŕtaný pre prípad umiestnenia vo vonkajšom prostredí.

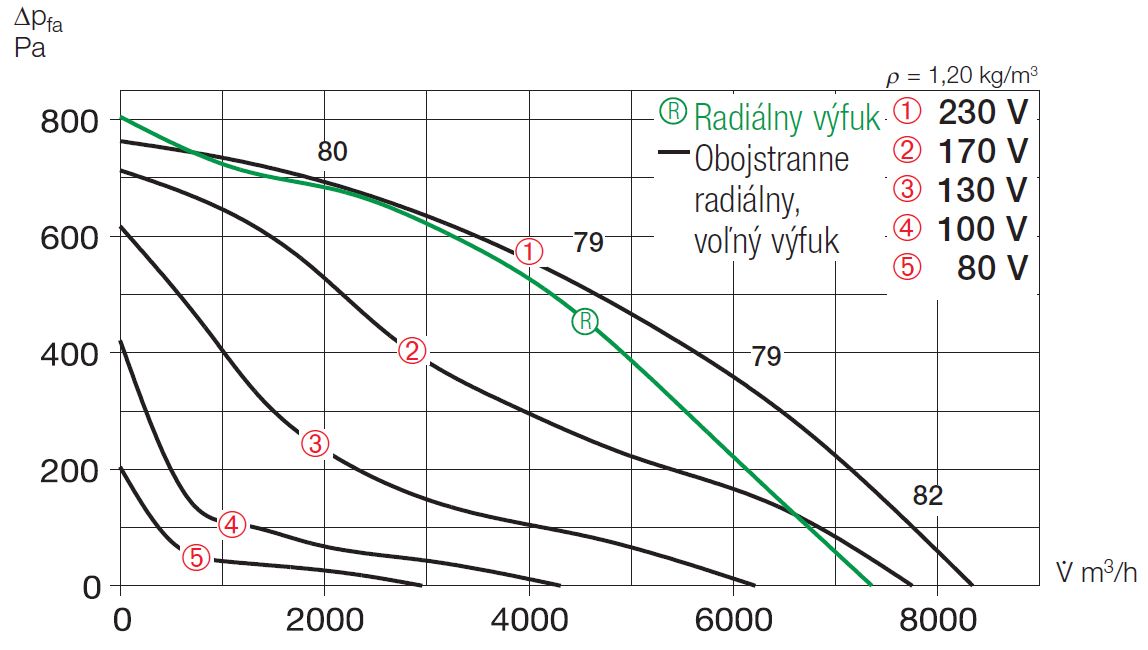

Výkonový diagram ventilátora
