Radiálny ventilátor bez dobehu s prepínateľným výkonom 100/60/35 m3/h (najnižšie otáčky na hranici počuteľnosti), krytie IP 55. Zapínanie možné samostatným vypínačom, dvojkolískovým vypínačom alebo trojotáčkovým prepínačom.

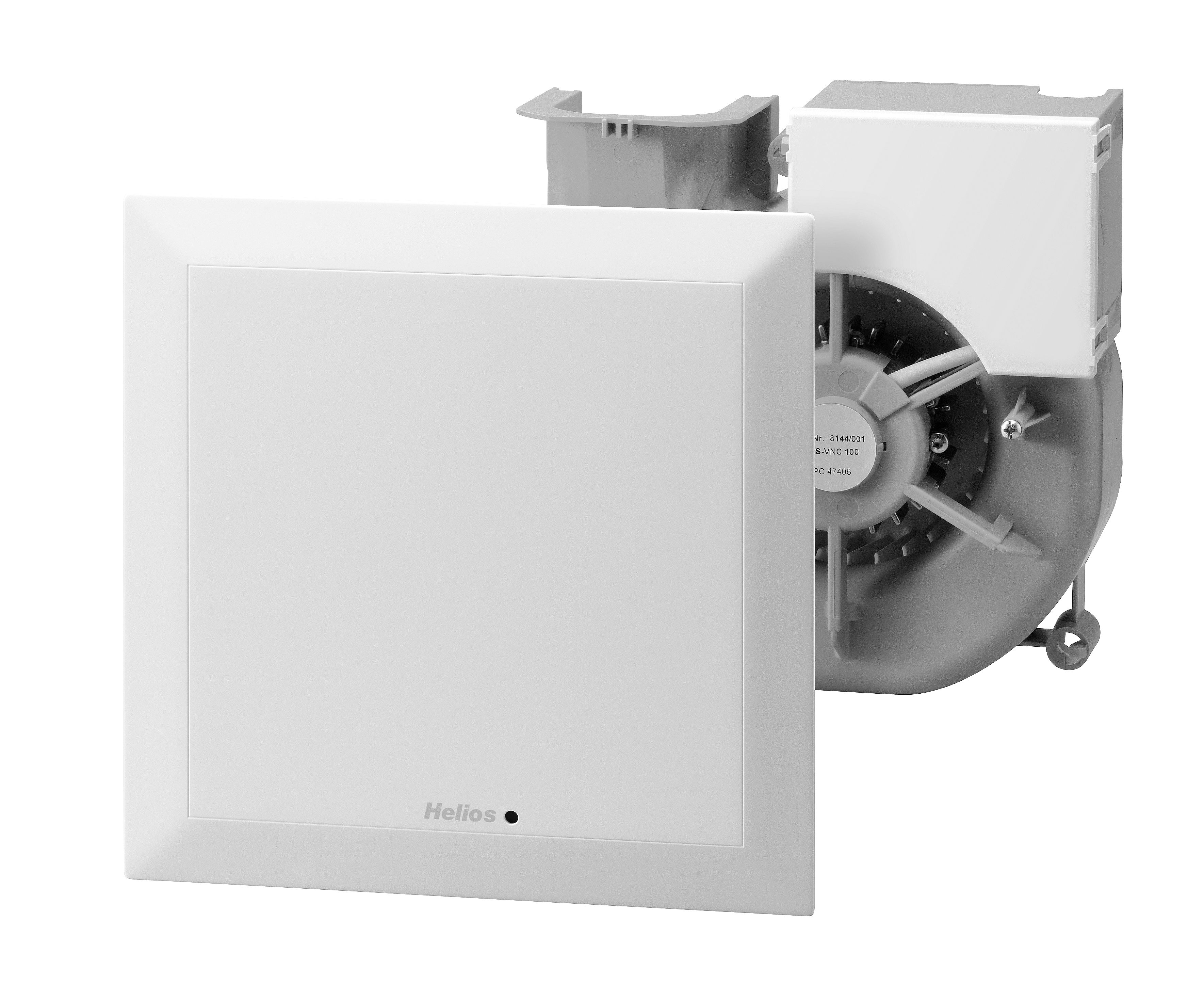

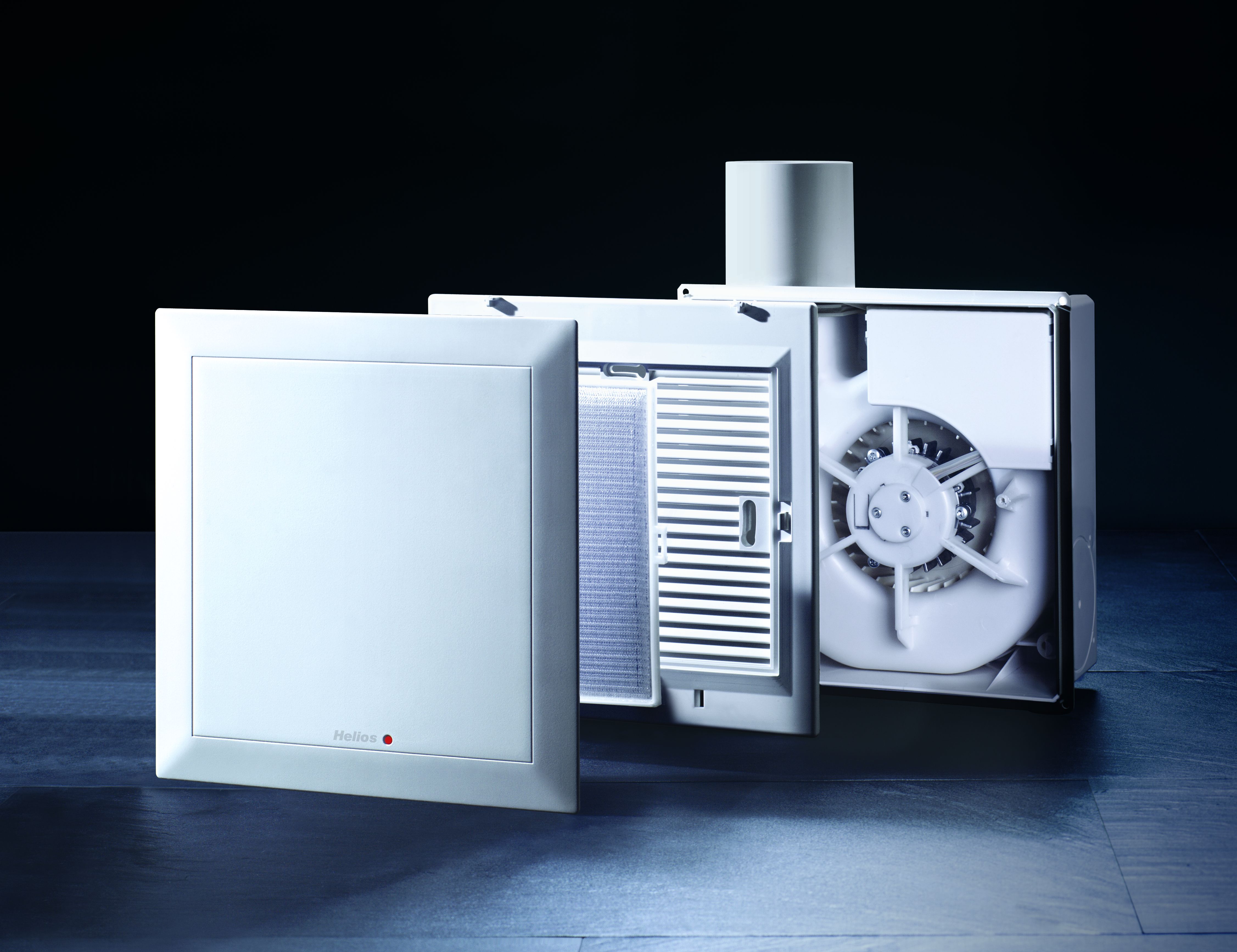

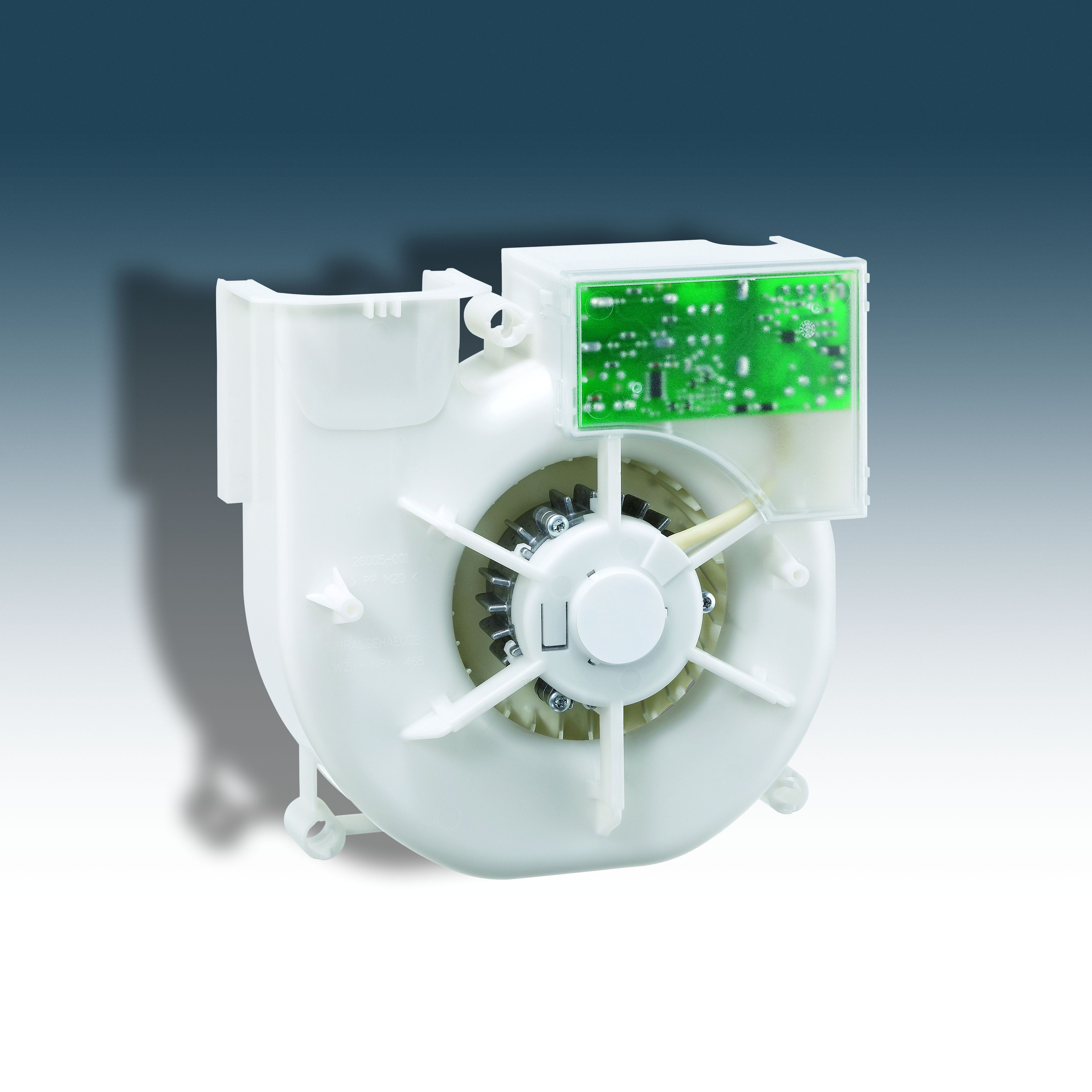

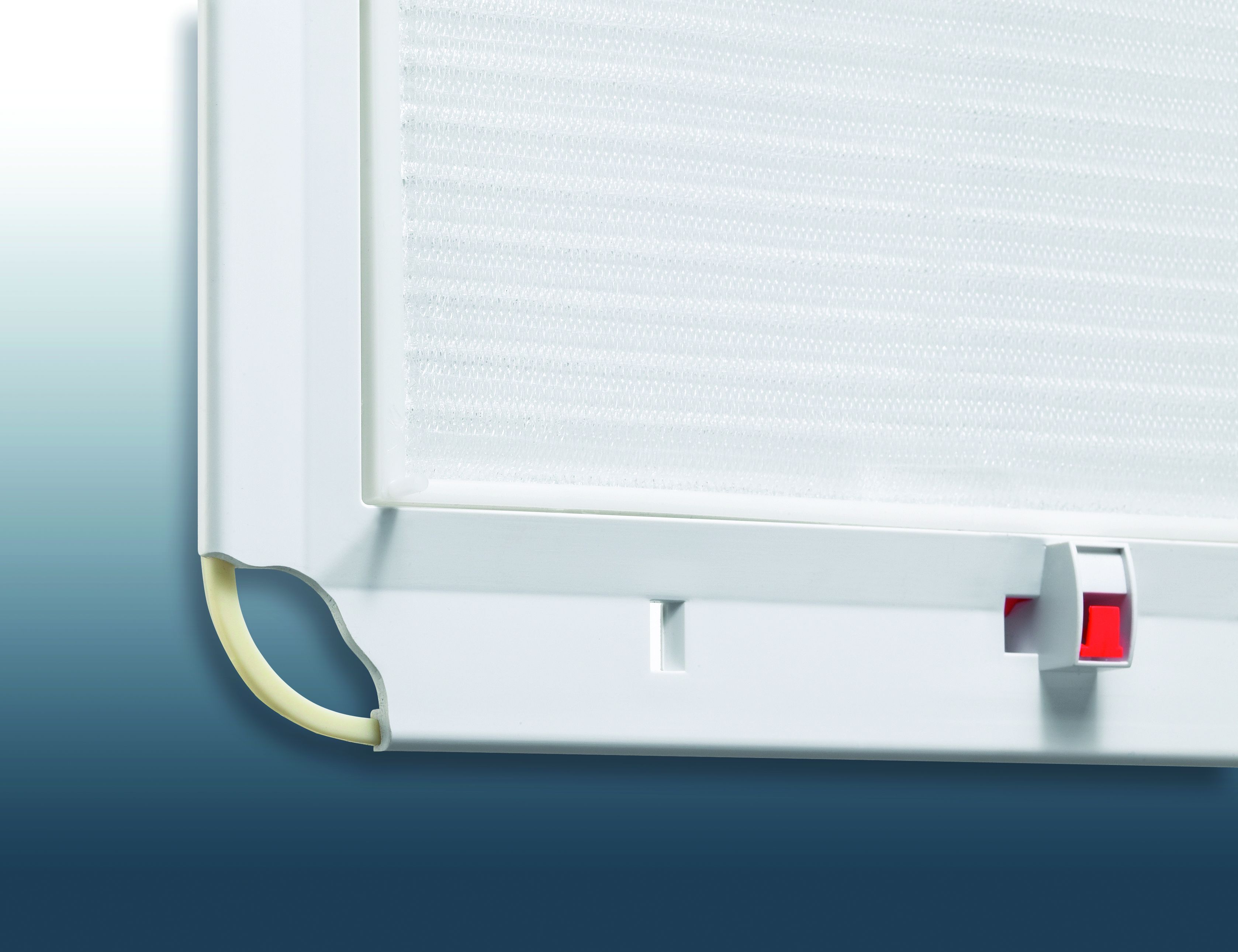

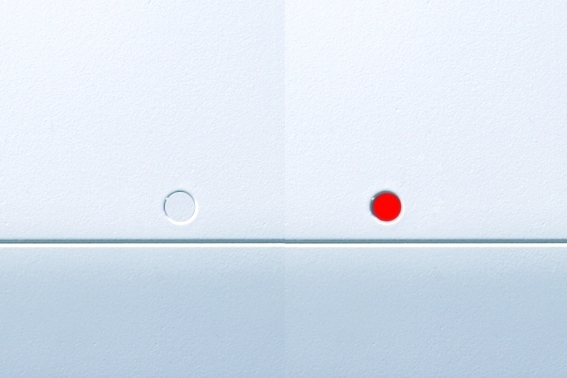

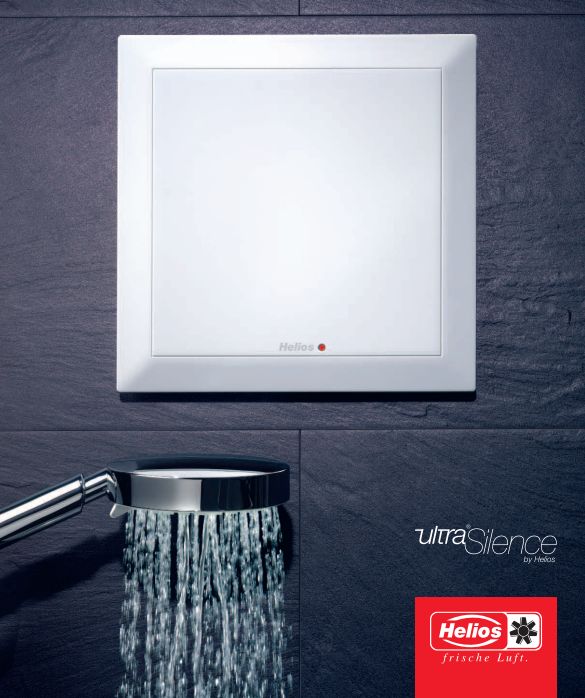

Trojjotáčkový ultratichý radiálny ELS ventilátor vhodný pre umiestnenie do stropu, SDK podhľadu a na stenu v akejkoľvek polohe. Je vybavený guličkovými ložiskami so životnosťou 40.000 prevádzkových hodín. Pre jeho montáž je nevyhnutné použitie akéhokoľvek typu montážnej krabice ELS-G... Elektroinštalácia sa vykonáva pri montáži krabice vo fáze hrubších stavebných prác. Ventilátor sa dodáva následne v stave s možnosťou okamžitej prevádzky nasunutím cez konektor. Balenie obsahuje samotný ventilátor so špičkovou ultraSilence technológiou (riadiacou doskou a elektronikou) a plochú členú dosku ("dizajnový kúsok") alpskej bielej farby. Pod jej krytom sa nachádza dlhotrvácny umývateľný a čistiteľný filter. Jeho zanesenie je signalizované kontrolkou na čelnej doske.
Funkcie ventilátora
U tohto typu je možné použitím prepínača DSEL3 obj.č. 1611 prevádzkovať všetky tri stupne otáčok. Tiež je možné riešenie zapojenia najnižších otáčok na trvalú fázu 230 V po 24 hodín denne, a zostávajúce dve úrovne prepínať pomocou dvojkolískového vypínača (jedna kolíska - zapnutie/vypnutie, druhá kolíska - stredné/vysoké otáčky). Taktiež je možné použiť jednoduchý vypínač a používať len jednu zvolenú úroveň otáčok. Zo zvyšných dvoch úrovní sa môže vybrať vhodné otáčky a zapojiť na trvalú fázu. Pri takomto riešení s trvalou fázou musia mať vypínačom ovládané otáčky samostatný vypínač a nie je možné tým istým vypínačom ovládať svetlo! Pri elektroinštalácii sa pre využitie týchto funkcií odporúča použiť prívodný napájací kábel 4 x 1,5 mm2 - nulák (svorka N), trvalá fáza resp. prerušovaná fáza (svorka 1), trvalá fáza resp. prerušovaná fáza (svorka 2) a prerušovaná fáza (svorka 3) od vypínača.
Oblasť použitia
Výkonová charakteristika tohto radiálneho ventilátora umožnuje jeho použitie na odvetranie miestností s výfukom do potrubia nielen s krátkou ale aj s dlhšou potrubnou trasou (napr. vo viacposchodových výškových bytových domoch). Ventilátor dokáže poskytnúť na vyšších otáčkach dostatok výkonu podľa DIN 18017-3 pre výfuk vzduchu stúpačkou s priemerom 280 mm až pre 21 poschodí resp. na nižších otáčkach a priemere stúpačky 250 mm až pre 31 poschodí (viac informácií v schémach v kompletnom katalógu ELS v záložke "Na prevzatie").
Technické parametre

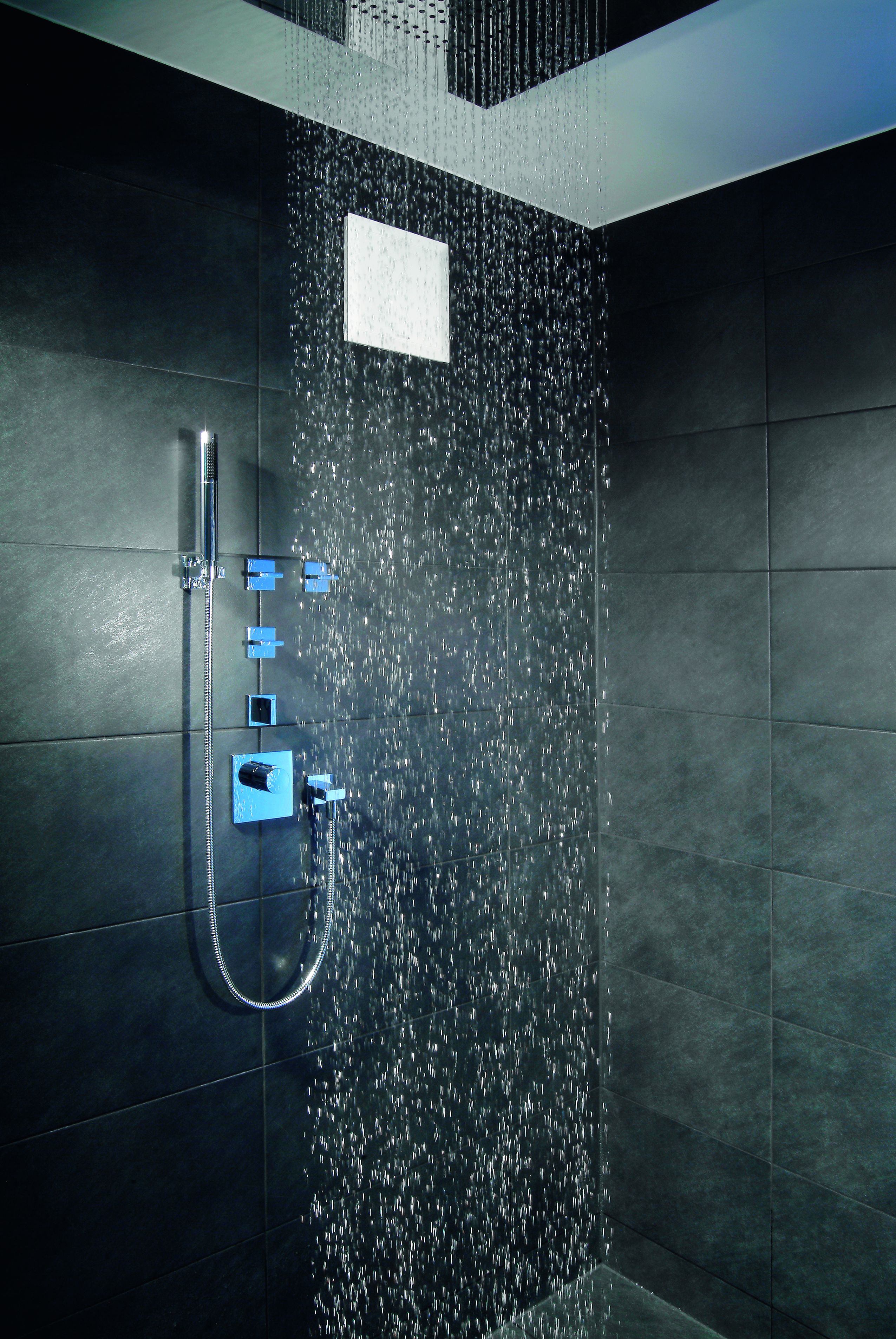

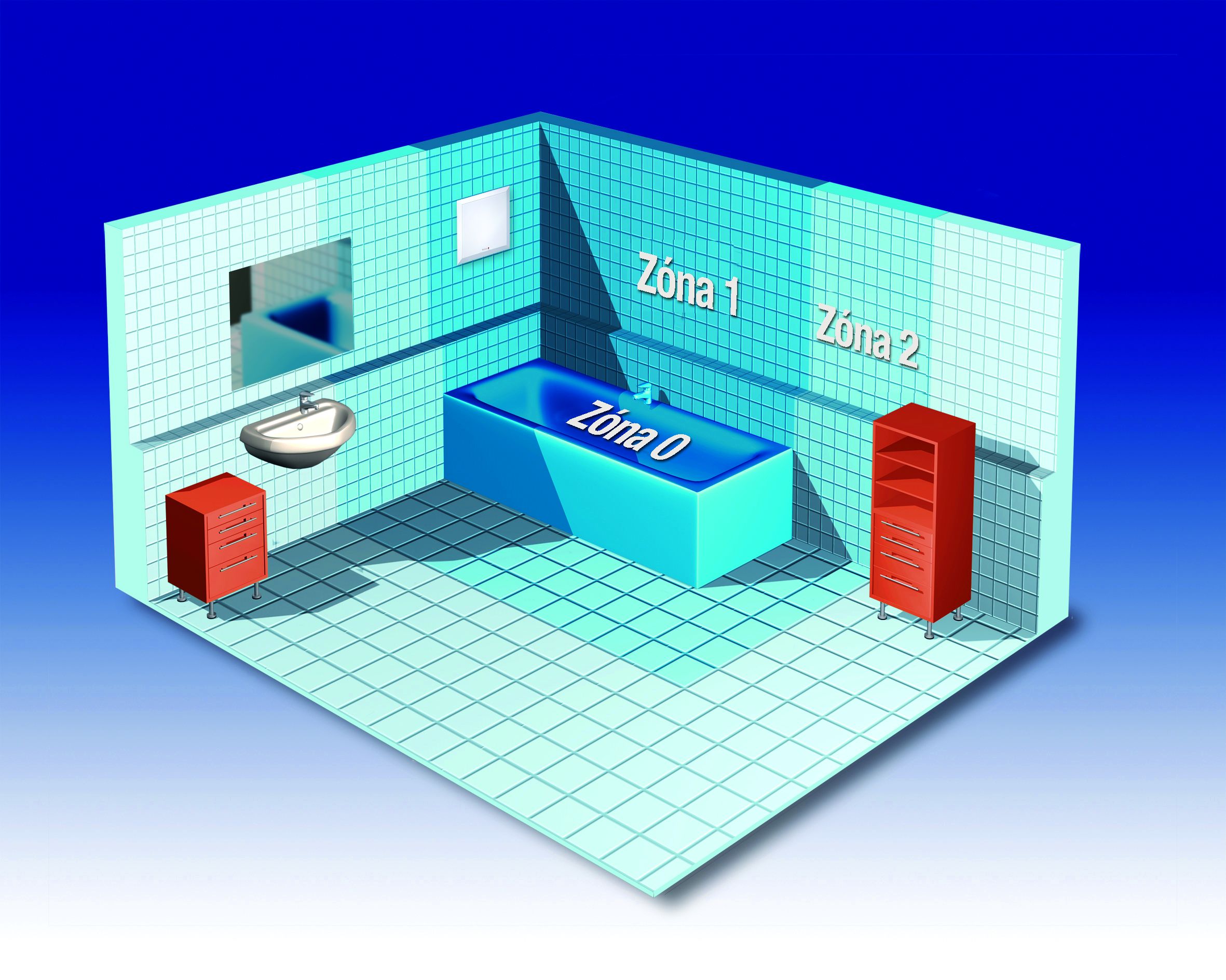

Ventilátor má krytie IP 55, t.j. je vhodný na umiestnenie do zóny 1 vlhkých priestorov (nad vaňu, do sprchového kúta atď.). Motor je bezúdržbový, extrémne energeticky úsporný s príkonom 29/18/9 W (vysoké/stredné/nízke otáčky), napájanie 230 V. Akustický výkon 51/39/30 dB(A), akustický tlak 47/35/26 dB(A)*.
* Údaje platia pri AL = 10 m2 ekvivalentnej absorpčnej plochy v kombinácii s montážnou krabicou typu ELS-GU s výfukom nabok.
Výhody produktu
- Nezameniteľný a nadčasový dizajn, ktorý získal mnoho medzinárodných ocenení (reddot design award winner 2008...)

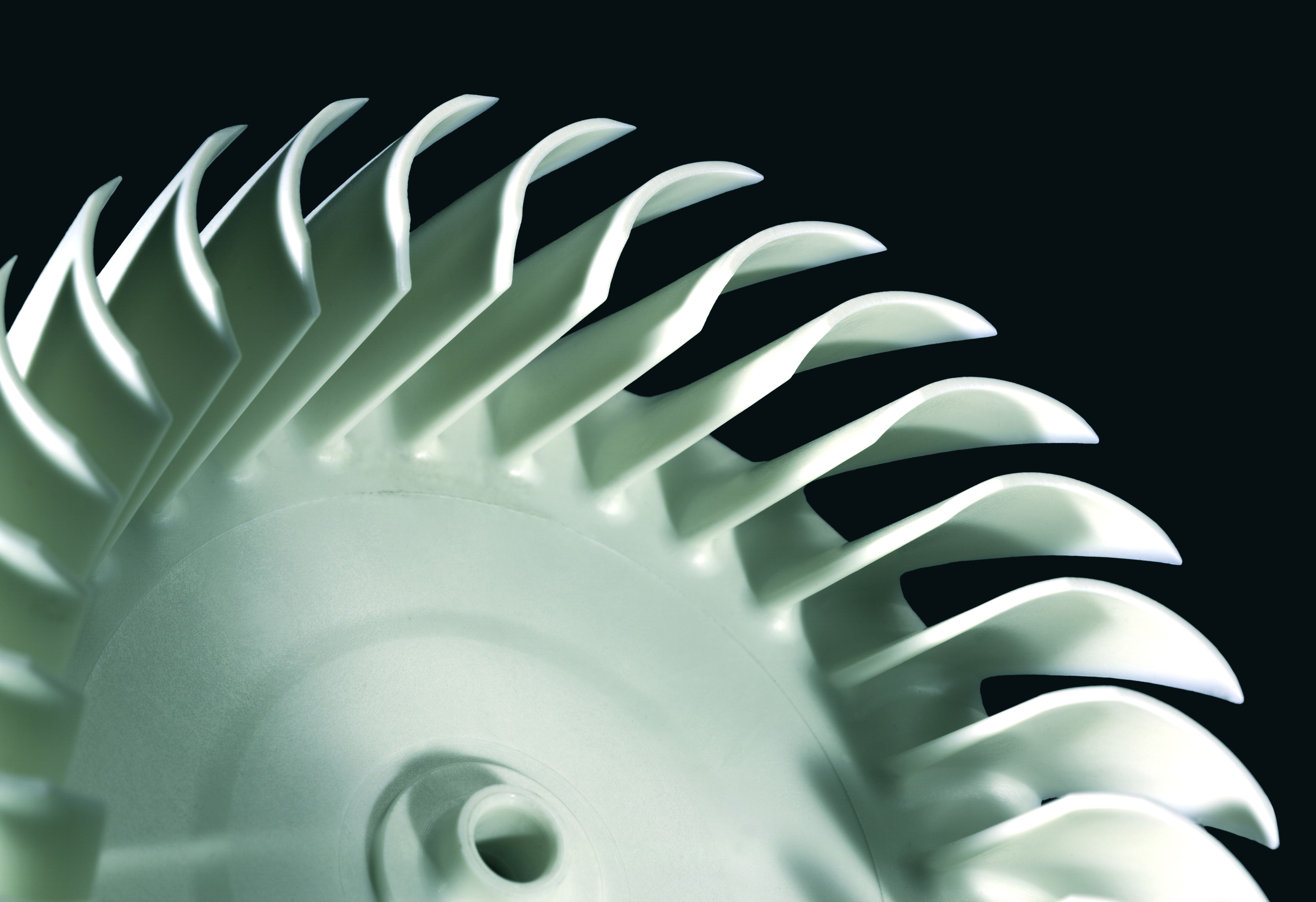

- Skutočne tichý ventilátor vďaka technológii ultraSilence.
- Najvyšší tlakový výkon v triede pri daných parametroch hlučnosti.
- Veľmi nízka spotreba energie.
- Krytie IP 55 umožňuje umiestnenie v zóne 1 vlhkých priestorov.
- Bez funkcií s troma úrovňami otáčok - možnosť výberu, zapínanie a vypínanie na základe manuálneho zapnutia/vypnutia.
Rozmery nad rámec krabíc ELS-G... Výkonový diagram ventilátora
Príklad inštalácie:
